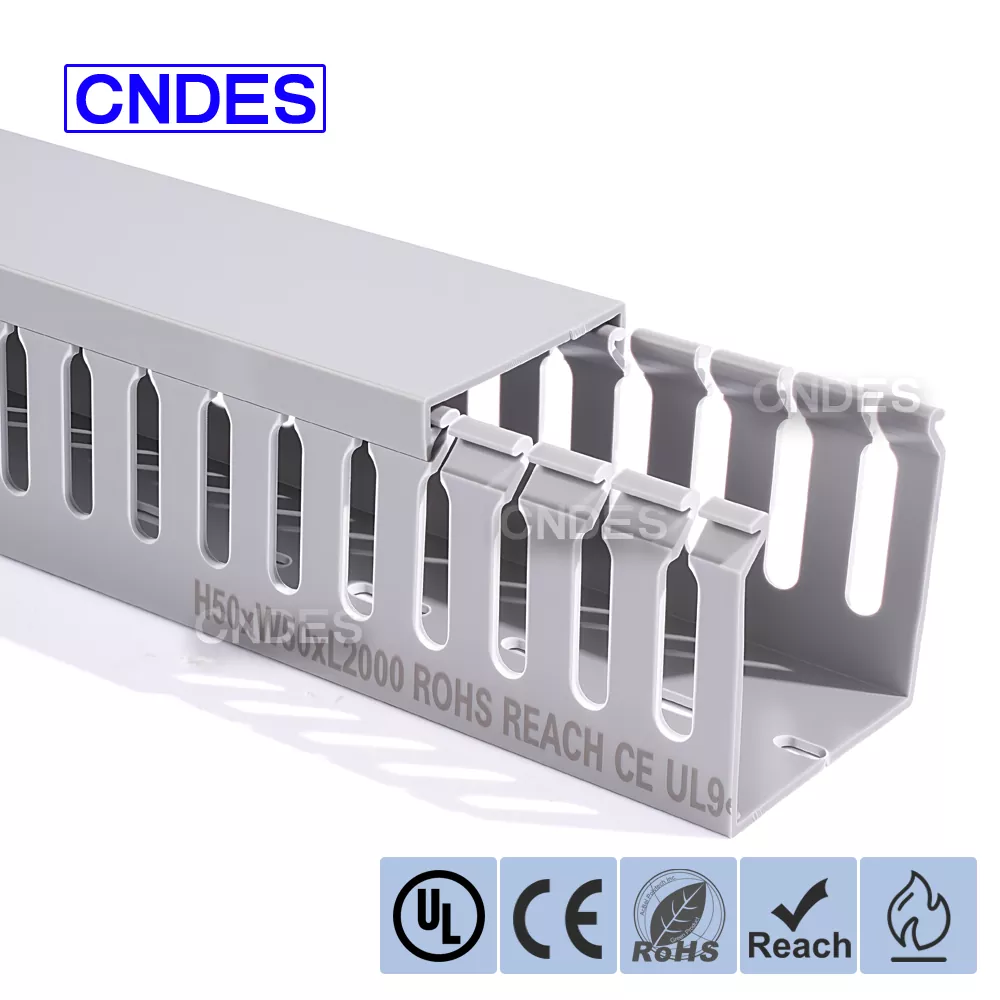

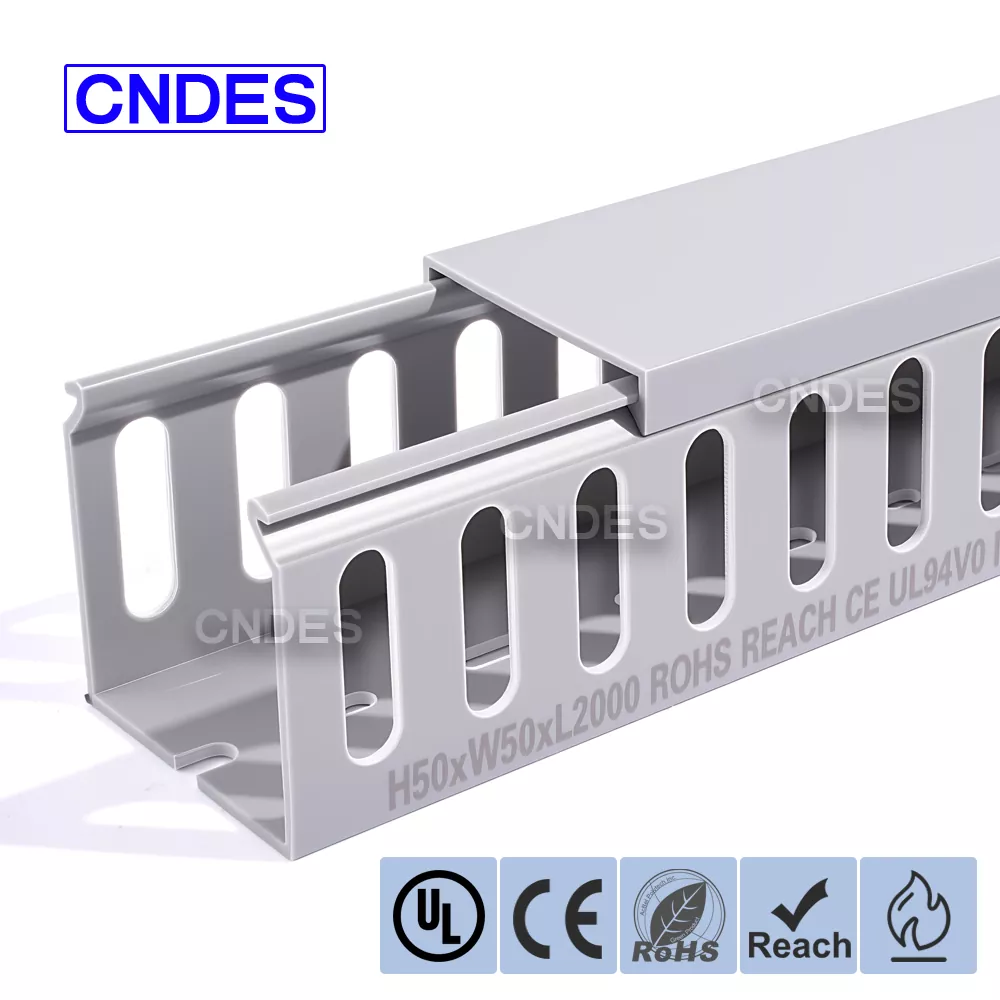

ท่อร้อยสายไฟ PVC แบบนิ้วเจาะรู 50×50

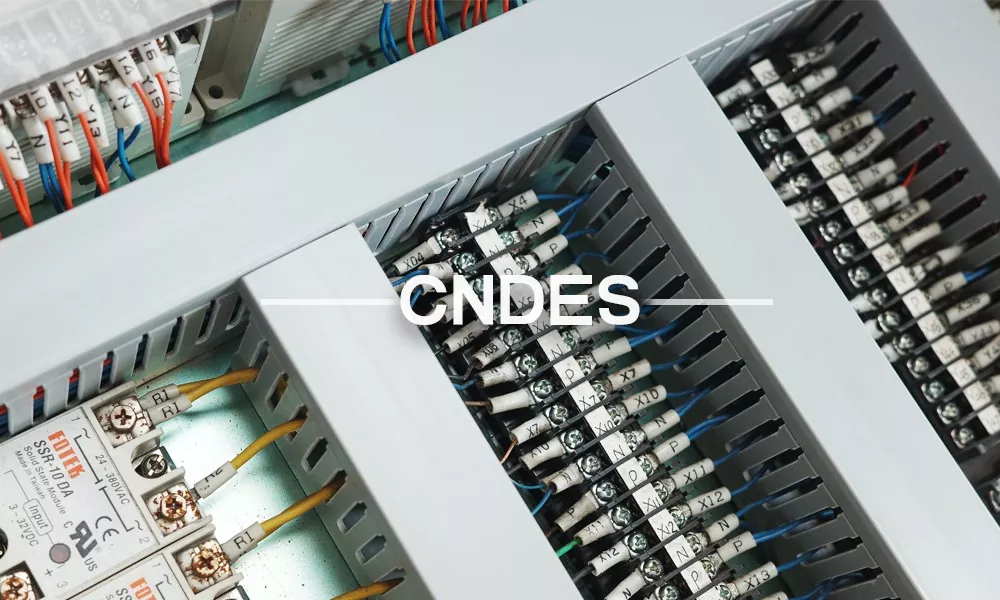

ท่อสายไฟ PVC แบบมีรูขนาด 50×50 แบบกำหนดเอง ได้รับการออกแบบมาเพื่อการจัดวางสายเคเบิลที่มีประสิทธิภาพในแผงไฟฟ้า ตู้ระบบอัตโนมัติ และระบบควบคุมอุตสาหกรรม โดดเด่นด้วยโปรไฟล์สี่เหลี่ยมจัตุรัสที่สมดุลและช่องเปิดแบบนิ้ว ท่อสายไฟนี้ช่วยให้แยกสายเคเบิลได้รวดเร็ว กำหนดเส้นทางที่สะอาด และบำรุงรักษาง่าย

ผลิตโดย CNDES ซึ่งเป็นผู้ผลิตท่อสายไฟ PVC ระดับมืออาชีพและซัพพลายเออร์ในประเทศจีน รุ่นนี้มีการใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการความยืดหยุ่น ความปลอดภัย และความทนทานในระยะยาว

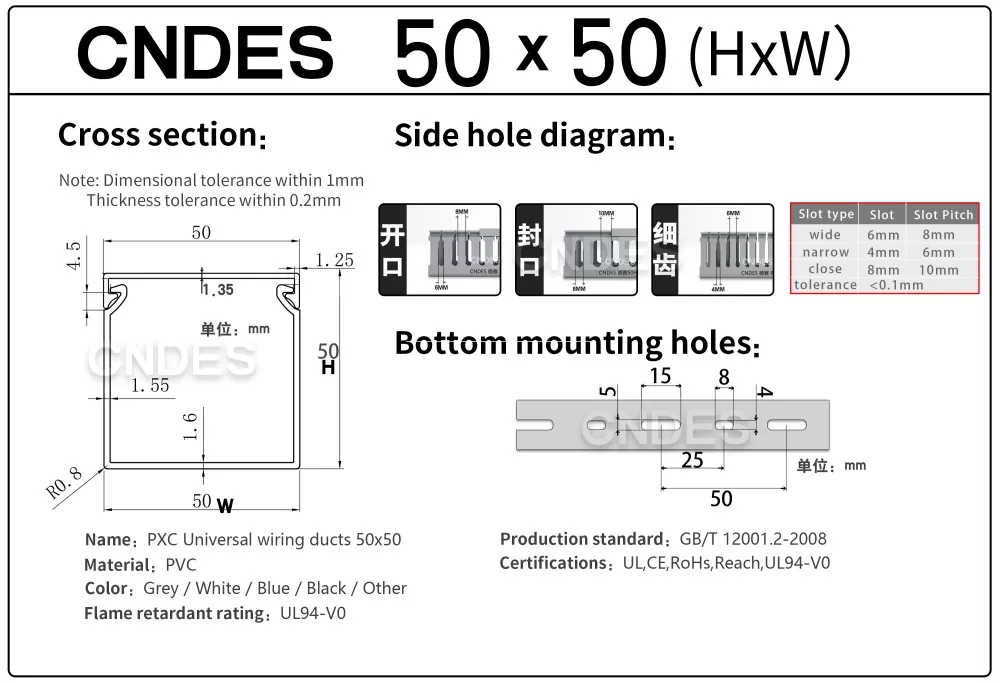

เอกสารข้อกำหนด 50*50

คำแนะนำสำหรับการใช้งาน

1.การเตรียมการก่อนการติดตั้ง

ก่อนการติดตั้ง ให้เลือกขนาดท่อร้อยสายที่เหมาะสมและความกว้างของช่องตามปริมาณสายเคเบิล เส้นผ่านศูนย์กลางของสายเคเบิล และสภาพแวดล้อมในการติดตั้ง เช่น พื้นที่ว่างและอุณหภูมิในการทำงาน

ตัวอย่างเช่น การออกแบบช่องแบบนิ้วแคบเหมาะสำหรับพื้นที่ส่วนประกอบที่มีความหนาแน่นสูง ในขณะที่ช่องที่กว้างกว่าช่วยให้จัดเส้นทางมัดสายเคเบิลขนาดใหญ่ได้ง่ายขึ้น

เมื่อติดตั้งท่อสายไฟ PVC แบบปลายนิ้วเจาะรูขนาด 50×50 คุณภาพ ให้วางแผนเส้นทางการเดินสายเคเบิลล่วงหน้าและทำเครื่องหมายตำแหน่งการติดตั้งบนผนังหรือภายในตู้ไฟฟ้า หลีกเลี่ยงพื้นที่ที่มีขอบคม การสั่นสะเทือนมากเกินไป หรือมีอุณหภูมิสูง

ใช้สายวัดและมาร์กเกอร์เพื่อให้แน่ใจว่าระบุตำแหน่งได้แม่นยำและกำหนดเส้นทางได้อย่างราบรื่น

เตรียมเครื่องมือที่จำเป็น รวมถึงไขควง สว่านไฟฟ้า (หากจำเป็นต้องเจาะ) เครื่องวัดระดับ และเครื่องมือตัด เช่น เลื่อยหรือเครื่องตัดท่อสายไฟโดยเฉพาะ

2. การรักษาความปลอดภัยรางฐาน

หากติดตั้งกับผนังหรือตู้ ให้ใช้สว่านไฟฟ้าเจาะรูตามจุดที่ทำเครื่องหมายไว้ ใส่พุกขยายหรือพุกพลาสติก ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางรูเจาะตรงกับขนาดพุก เพื่อป้องกันความไม่มั่นคงจากรูขนาดใหญ่เกินไป จัดตำแหน่งรางฐานท่อพีวีซีแบบปลายนิ้วแบบเจาะรูให้ตรงกับจุดยึด และขันสกรูให้แน่นโดยใช้ไขควงเพื่อให้แน่ใจว่ารางนั้นแน่นหนาและไม่โยกเยก จัดลำดับความสำคัญโดยใช้รูยึดที่เจาะไว้ล่วงหน้าของท่อร้อยสาย หากต้องการจุดยึดเพิ่มเติม ให้เจาะรูด้วยตัวเอง ใช้ระดับเพื่อตรวจสอบการวางแนวแนวนอนของช่องฐาน เพื่อป้องกันปัญหาในการติดตั้งแผ่นปิดหรือการเอียงสายเคเบิลในภายหลัง หลังจากปรับแล้ว ให้ขันสกรูให้แน่นเพื่อป้องกันการเลื่อน

3. การจัดระเบียบและการแทรกสายเคเบิล

ก่อนเสียบสายเคเบิล ให้จัดกลุ่มตามฟังก์ชัน เช่น สายไฟ สายสัญญาณ หรือสายข้อมูล และติดป้ายกำกับหากจำเป็น ตรวจสอบว่าเส้นผ่านศูนย์กลางของสายเคเบิลเข้ากันได้กับความกว้างของช่อง

ค่อยๆ สอดสายเคเบิลผ่านช่องด้านข้างหรือช่องเปิดปลายของท่อสายไฟ PVC แบบมีรูขนาด 50×50 Slotted PVC Finger Type ประสิทธิภาพสูง โดยหลีกเลี่ยงการดึงมากเกินไปซึ่งอาจทำให้ฉนวนสายเคเบิลเสียหายได้

สำหรับสายเคเบิลขนาดใหญ่ สามารถถอด “นิ้ว” ของช่องแต่ละช่องออกตามแนวที่ตัดไว้ล่วงหน้า หรือตัดแต่งโดยใช้เครื่องมือตัดเพื่อสร้างช่องเปิดที่กว้างขึ้น

จัดเรียงสายเคเบิลเป็นชั้นๆ เพื่อปรับปรุงองค์กรและการบำรุงรักษาในอนาคต แนวทางปฏิบัติทั่วไปคือการวางสายไฟไว้ที่ด้านล่างและสายสัญญาณไว้ที่ชั้นบนเพื่อลดการรบกวน

4. การติดตั้งแผ่นปิด

จัดแนวแผ่นปิดให้ตรงกับช่องฐาน ตรวจสอบให้แน่ใจว่าขอบแผ่นปิดแนบสนิทกับคลิปหรือร่องสไลด์ของช่องฐาน สำหรับแผ่นปิดฝาเลื่อน ให้เลื่อนเข้าจากด้านหนึ่ง สำหรับแบบคลิปออน ให้กดจนกระทั่งล็อคเข้าที่ กดแผ่นปิดอย่างแน่นหนาเพื่อยึดให้แน่นกับช่องฐาน สำหรับท่อสายไฟ PVC แบบมีรูแบบ Slotted ให้หมุนแผ่นปิดไปยังตำแหน่งล็อค ตรวจสอบแผ่นปิดเพื่อดูความเรียบเพื่อป้องกันการยกเฉพาะที่ซึ่งอาจทำให้ฝุ่นเข้าไปได้ ตรวจสอบว่าแผ่นปิดนั้นแน่นหนาโดยไม่มีช่องว่าง เพื่อป้องกันไม่ให้ฝุ่นหรือวัตถุแปลกปลอมเข้าไปในท่อภายใน หากต้องการการปิดผนึกขั้นสูง ให้ทาน้ำยาซีลที่ขอบแผ่นปิด (เลือกกาวที่เข้ากันได้กับ PVC)

5. การจัดการสถานการณ์พิเศษ

เมื่อติดตั้งบนพื้นผิวแนวตั้ง ให้เลือกฝาครอบที่มีการออกแบบป้องกันการลื่น (เช่น แผ่นยางหรือแบบเสริมกระดุม) เพื่อป้องกันการลื่น ตรวจสอบท่อสายไฟชนิด Slotted PVC Finger Type ที่ติดตั้งในแนวตั้งเป็นระยะๆ เพื่อให้แน่ใจว่าฝาครอบยังคงปลอดภัยจากการคลายตัวจากแรงโน้มถ่วง ในพื้นที่จำกัด ให้ตัดท่อร้อยสายตามความยาวที่เหมาะสม (โดยใช้เครื่องมือตัดแบบพิเศษเพื่อรักษาขอบให้เรียบเสมอกัน) หลังจากตัดแล้ว ให้ตรวจสอบขอบตัดเพื่อดูความคม ขัดด้วยกระดาษทรายหากจำเป็น เพื่อป้องกันสายเคเบิลหรือผู้ปฏิบัติงานได้รับบาดเจ็บ หากอุณหภูมิโดยรอบเข้าใกล้ขีดจำกัดอุณหภูมิด้านบนของท่อร้อยสาย (เช่น 50°C หรือ 85°C) ให้เลือกรุ่นที่ทนต่ออุณหภูมิสูง หรือใช้มาตรการกระจายความร้อนเพิ่มเติม เช่น จองพื้นที่ระบายอากาศรอบๆ ท่อ หรือติดตั้งพัดลมระบายความร้อน

กำลังมองหาผู้จัดจำหน่ายหรือผู้ผลิตท่อสายไฟชนิดนิ้ว PVC slotted ขนาด 50×50 ที่เชื่อถือได้ในประเทศจีนอยู่ใช่ไหม?

ติดต่อ CNDES วันนี้เพื่อรับตัวอย่าง ภาพวาดทางเทคนิค หรือใบเสนอราคาโดยตรงจากโรงงาน
